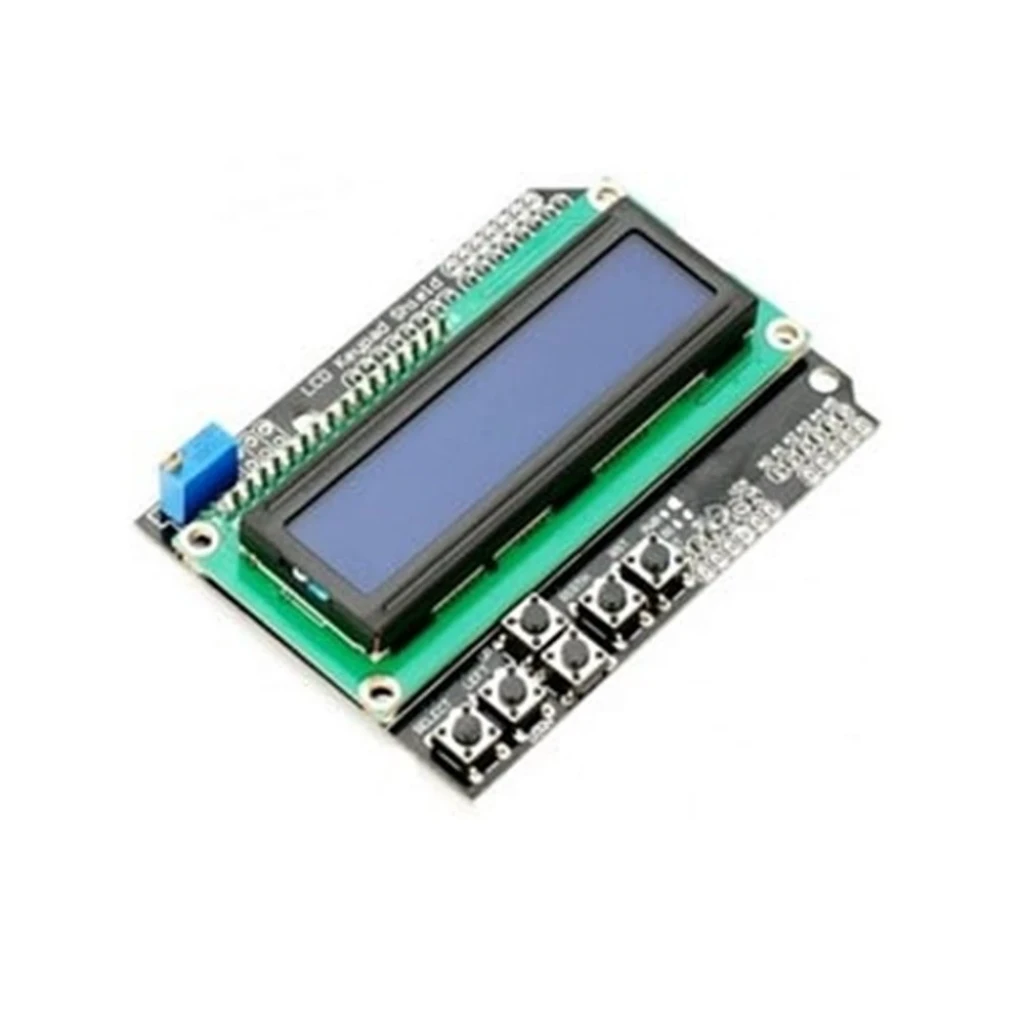

Arduino LCD Keypad Shield 16x2
Arduino LCD ekran ve tuş takımı Keypad Shield 16x2, basit menü tasarımlarına olanak sağlayan veya arduino'lu bir elektronik sistemde kontrol paneli olarak kullanılabilen bir üründür. Basit olarak üzerinde 16x2 karakter LCD ve 6 adet tuş bulunan bir modüldür.
- Mavi taban üzerine beyaz yazılı LCD ekran.
- 4 bit Arduino LCD kütüphanesi ile kullanılabilir.
- 5 adet tuş "up, down, right, left, select", bir tuş da Arduino reset butonu olmak üzere 6 tuş bulunur.
- Ekran kontrast ayarının yapılabildiği bir trimpot bulundurur.
Tuşlar ve ekranın bağlantı pinleri ise:
|
Pin
|
Fonksiyonu
|
|
A0
|
Butonlar
|
|
D4
|
DB4
|
|
D5
|
DB5
|
|
D6
|
DB6
|
|
D7
|
DB7
|
|
D8
|
RS (Ekrana yazı yazdırma / veri gönderme seçimi)
|
|
D9
|
LCD Enable
|
|
D10
|
LCD Arka Işık
|
Keypad Shield'de butonlar kullanım pratikliği nedeni ile dijital pinler yerine tek bir analog pine bağlanmıştır. Shield üzerindeki butonların arasında gerilim bölücü dirençler bulunur. Bu sayede hangi tuşa basılırsa ona göre bir gerilim çıktısı verilir. Bu çıktı analog pin tarafından okunarak hangi tuşa basıldığı anlaşılmış olur.
LCD Keypad Shield Pinout
LCD Keypad Shield Library
- Arduino LCD Kütüphanesi
LCD Keypad Shield Datasheet
- Devre Şeması
