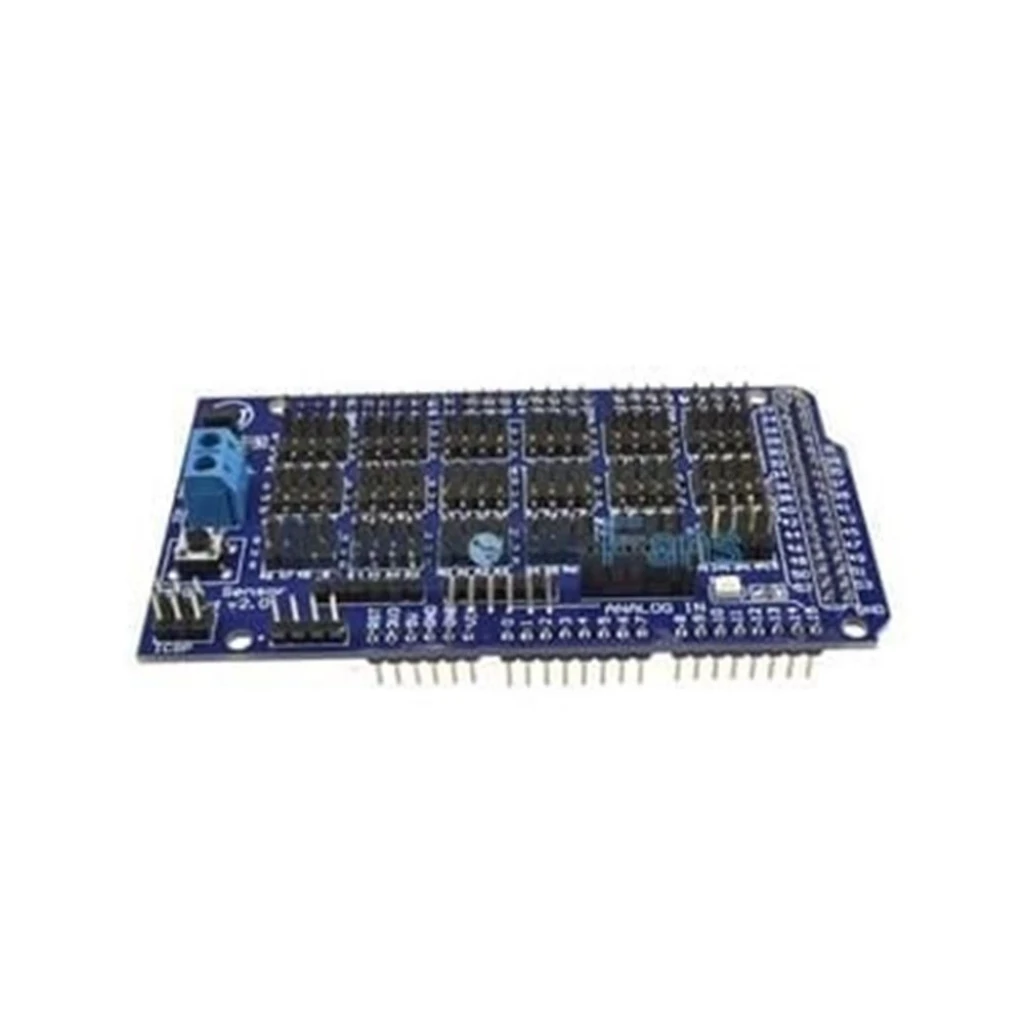

Arduino Mega 2560 Sensör Shield v2.0
Arduino Sensör Shield'ler, çeşitli arduino parçalarının arduino kartlarına kolayca takılmasını sağlayan modüllerdir. Arduino mega sensör shield v2.0 üzerinde bulundurduğu farklı pin sayısına sahip soketler yardımıyla birçok modül basit bir şekilde kullanılabilmektedir. Bunun yanı sıra bluetooth, SD kart ve APC220 gibi modüllerin takılabileceği özel soketleri bulunmaktadır. Bu mega sensör modülü, sensörleri doğrudan breadboard kullanılmadan Arduino mega (1280) veya Arduino mega (2560) veya Arduino mega (ADK) 'ya çevirmenizi sağlar. Bluetooth modülü iletişim arayüzü, SD kart modülü iletişim arayüzü, APC220 radyo frekans modülü iletişim arayüzü, RB URF v1.1 ultrasonik sensör arayüzü ve ICSP arayüzü ile arduino mega'nız daha işlevsel hale gelir.
Arduino Mega Sensör Shield Pinleri
ICSP: RST, D52/SCK, D50/MISO, GND, D51/MOSI, 5V
Bluetooth: 3V3, GND, D0/RX0, D1/TX0, GND, 5V
SD Card: D50/MISO, D52/SCK, D53/SS, D51/MOSI, 5V, GND
APC220 (Wireless): --, D19/RX1, D18/TX1, --, 5V, GND
URF01 (ultrasonic): 5V, D48, D49, GND
Mega Sensör Shield Özellikleri:
PIN13 Stat ve Güç LED göstergesi
Dijital IO Bağlantı Noktaları D0-D53
Analog IO Portları A0-A15
Düğme ile direkt sıfırla
Harici güç
SD Kart Arabirimi
Ultrasonik Arayüz
ISP Arayüzü
Bluetooth Arayüzü
APC220 Arayüzü
