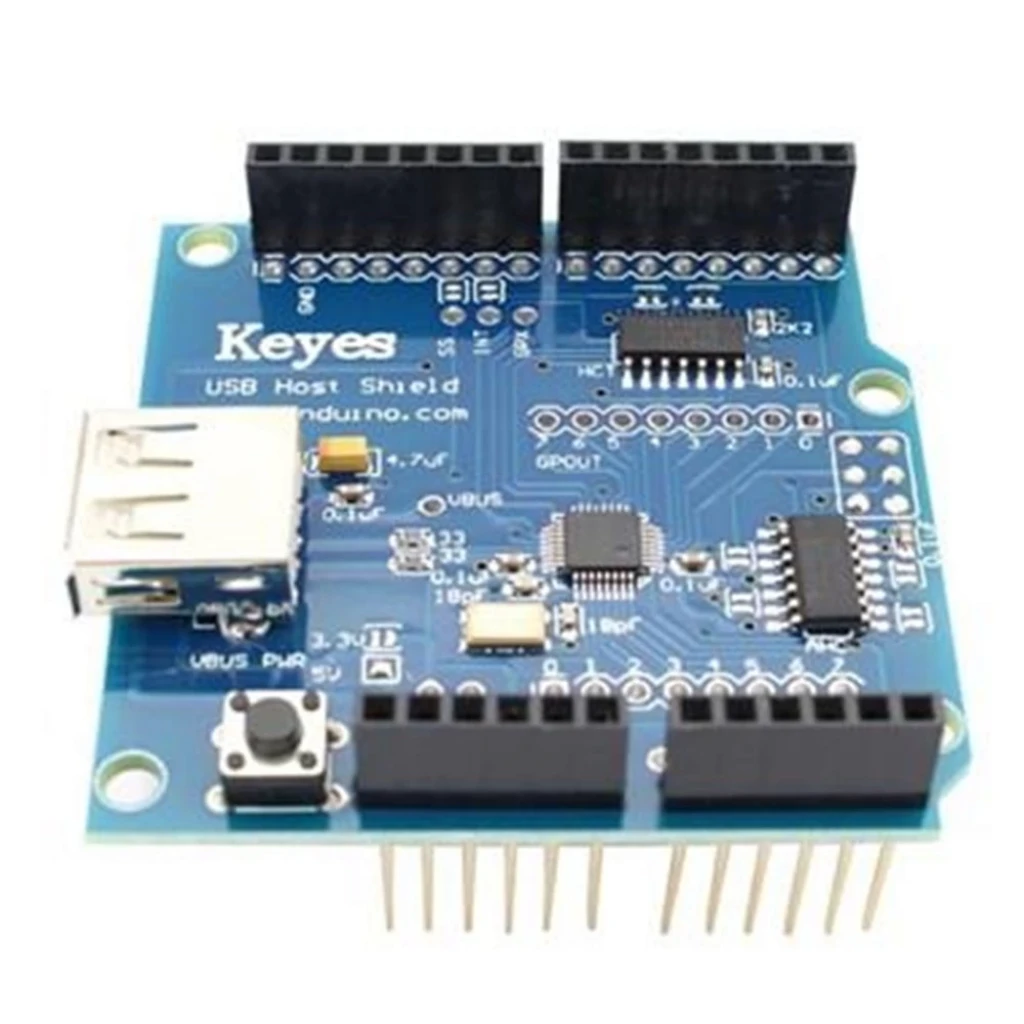

Arduino USB Host Shield
Arduino USB Host Shield ile herhangi bir USB portlu cihaz arasında iletişim kurabilir ve kontrol edebilirsiniz. Seri arabirim, Mikro denetleyici yongasıyla iletişim kurmak için kullanılır, böylece usb host shield Arduino’nun donanım SPI pimlerini (D10-13) MAX3421E'ye bağlar. Arduino Uno'daki dijital pimler 10, 11, 12 ve 13'te ve Mega'daki 10, 50, 51 ve 52 pimleri üzerindedir. Her iki geliştirme kartında da pim 10, MAX3421E'yi seçmek için kullanılır. 7, 8 ve 9 pinleri GPX, INT ve RES pinleri için kullanılır.
USB dişi A tipi konnektör, IC'ye bağlanarak iletişim için bağlantı oluşturulmuş olur.
Host Shield, gücünü Arduino'nuzdaki ‘Vin’ pininden alır. Bu pimden gelen güç, modül üzerinde hem 5V hem de 3.3V'ye ayarlanmıştır. Tüm SPI sinyalleri gelen akımı, 1/16'lık dönüştürücüden 3.3V'ye düşürme görevi üstlenir. USB 2.0 bağlantı portu ile gelen Shield, "full speed" hız desteği sunmaktadır. Klavye, Mouse, oyun kolları, dijital kamera ve bluetooth gibi bir çok USB destekli cihaz ile kolayca iletişim kurabilirsiniz.
Arduino Lenoardo, Uno ve Mega ile uyumludur.
Standart olarak 5V gerilim ile çalışan USB Host Shield, istenirse üzerindeki güç seçim pinleri kullanılarak 3,3V ile de kullanılabilmektedir. USB Host Shield, üzerinde MAxim firmasının ürettiği MAX3421E entegresini barındırmaktadır.
USB Host Shield Pinout
