Arduino WiFi Shield Orjinal

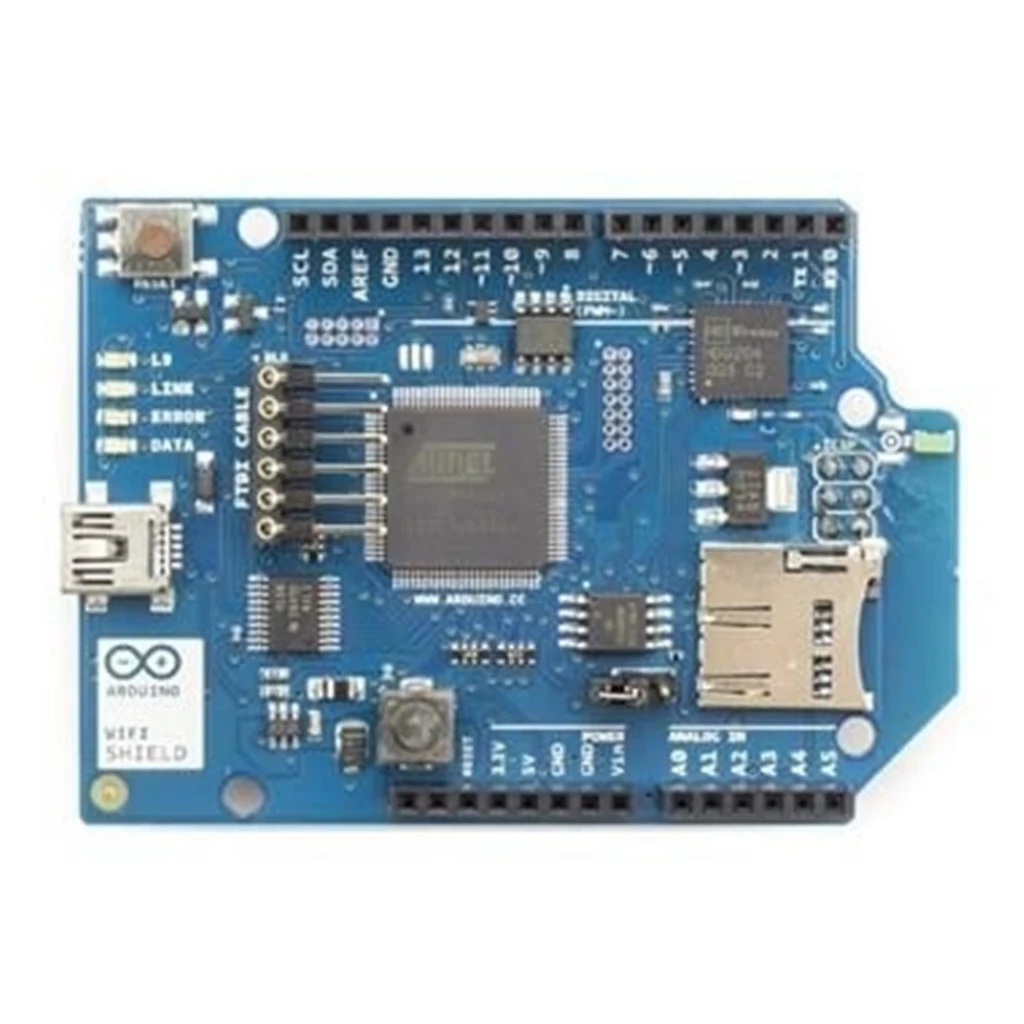

Arduino Wifi Shield, Arduino'nun kablosuz ağlar üzerinden internete bağlanmasını sağlayan karttır. 802.11b/g wireless ve WEP/WPA2 güvenlik protokollerini desteklemektedir. Üzerinde reset butonu, SD kart ve USB soketi, ICSP pinleri ile FTDI çıkışları bulunmaktadır.

• . Arduino gibi bir mikrodenetleyicili bir sistem olmadan kullanılamaz.
• . 5V gerilimle çalışır.
• . Arduino UNO boyutlarındadır.
• . 802.11b/g bağlantı standartlarını destekler.
• . WEP ve WPA2 güvenlik protokollerini destekler.
• . Arduino ile SPI üzerinden haberleşir.
• . Dahili SD kart soketi bulunur.
• . ICSP ile Wifi Shield'in programlanması için FTDI pinleri bulunur.
• . Yazılımsal güncellemelerin yapılabilmesi için mikro USB soketi mevcuttur.

Shield üzerinde dahili SD kart soketi mevcuttur. İnternette yapılan gezinme sırasında bazı internet hizmet dosyalarının kaydedilmesinde kullanılır. Arduino SD kart kütüphanesi ile kullanılmaktadır. AD kart, Arduino ile SPI üzerinden haberleşir ve çalışması için gerekli olan SS hattı 4 numaralı sokete bağlanmıştır.





Hem wifi Shield üzerindeki entegre hem de SD kart SPI ile haberleşir. SPI için UNO'da 11, 12 ve 13; Mega'da 50,51 ve 52 numaralı dijital pinler kullanılır. Entegre seçim pini (CS veya SS) ise wifi entegresi için 10, SD kart için 4 numaralı pinler kullanılır. Ayrıca 7 numaralı pin wifi Shield ve Arduino arasında geçen "handshake" için kullanılmaktadır. Hem wifi entegresi hem de SD kart SPI ile çalıştığı için aynı zaman diliminde sadece biri kullanılabilmektedir.

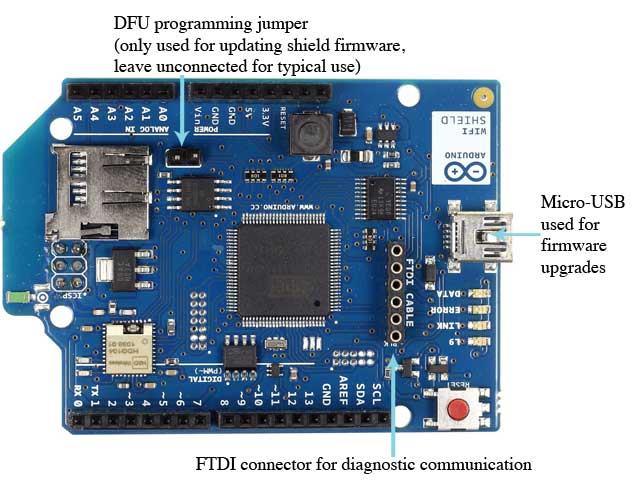

DFU jumperi sadece donanımdaki yazılım güncellemeleri için kullanılan pinlerdir. Sadece yazılımsal güncelleme yapılacağı zaman bu jumper pinleri birbirine bağlanır, diğer durumlarda bağlı olmamalıdır.

Mikro USB yazılımsal güncellemelerin yapılması için kullanılan sokettir.
